Yamaha贴片机丝杆
滚珠丝杆副在使用时应注意以下事项：
1、滚珠螺母应在有效行程内运动，必要时在行程两端配置限位，以避免螺母越程脱离丝杆轴而使滚珠脱落。
如螺母脱离丝杆轴或滚珠脱落。
2、滚珠丝杆副由于传动效率高，不能自锁，在用于垂直方向传动时，如部件重量未加平衡，必须防止
传动停止或电机失电后，因部件自重而产生的逆传动。防逆传动方法可用蜗杆传动，液压式电器制动器及
超离合器等。
THK丝杠
KM0-M2611-02X FRAME R, Y AXIS 1
KM0-M2612-02X FRAME L, Y AXIS 1
KM8-M2671-00X SCREW, BALL 1 W1508-192GXU-C7T20
KG2-M2604-00X SUPPORT UNIT 1 WBK12-11
KM0-M2641-00X HOLDER MOTOR, Y AXIS 1
KM0-M2642-00X HOLDER BRG. Y AXIS 1
KM0-M2666-01X HOLDER, NUT Y AXIS 1
KM0-M2683-01X DOG, 2nd LIMIT 2
KM0-M2691-01X BRACKET, SENSOR 1
KM0-M2694-00X BRACKET A, GUIDE 1
KM0-M2695-00X BRACKET B, GUIDE 1
KM8-M26F1-00X FRAME 1 1
KM8-M26F2-00X FRAME 2 1
KM0-M655A-00X SENSOR, 1-1 1 GXL-8FUB(FOR 2ND LIMIT)
KM0-M655E-00X SENSOR, 1-2 1 GXL-8FUIB(FOR ORG.)
KM0-M260A-00X TAPE, Y AXIS 1 NBR T3
KM0-M2678-10X GUIDE 1 250,10-100-16LW-210,12P
90K53-8A134Y AC SERVO MOTOR 1 P50, 750W, 2048P,86
KM8-M2643-01X HOLDER,BRG. 1
KM0-M2676-S0X Y AXIS GUIDE SET 1 2002.12
KM5-M2611-00X COUPLING,Y-AXIS :LCD 1 VIFC-10BC/16BC
KM0-M2651-00X NYLOCK BOLT 20 MIOXI.5 50L4
KM8-M26D1-00X SEAL,HIGH TEMP 1
KM8-M2645-10X BRG THRUST 1
KM8-M2646-01X SPRING CONED DISK 1
KG2-M9173-00X LOCK NUT 1
KM7-M2648-20X STPPER 1 ASSY. 4
KM8-M2647-00X GREASE NIPPLE 2 1999.03.10 M930061
KM7-M2651-00X BLOCK STOPPER 4 1997.07.16 M770051
KM7-M2652-11X BRKT STOPPER 1 2 1997.07.16 M770051
KM7-M2652-20X BRKT STOPPER 3 2 1997.07.16 M770051
KM7-M2651-00X DAMPPER STOPPER 4 1997.07.16 M770051
91317-05016 BOLT HEX SOCKET HEAD 6 1997.07.16 M770051
95304-05600 NUT HEXAGON 2 1997.07.16 M770051
KM8-M2698-00X PLATE 1 1998.11.12 M8X0047
Yamaha YV100丝杠丝杆
KGA-M1301-A0X COVER 1 ASSY
KGA-M1302-A0X COVER 2 ASSY
KGA-M1303-A0X COVER 3 ASSY
KGA-M1304-A0X COVER 4 ASSY
KV7-M1305-00X COVER 5
KGA-M1306-A0X COVER 6 ASSY
KGA-M1307-A0X COVER 7 ASSY
KGA-M1308-A0X COVER 8 ASSY
KGA-M1309-XXX COVER 9 ASSY SET SEL.
KM0-M1331-01X BRACKET GAS DAMPER
KM8-M1338-01X BRACKET MAIN SWITCH
KV7-M1336-00X BKT CORNER L BACK
KV7-M1337-00X BKT CORNER L FRONT
KV7-M1339-00X BKT CORNER R BACK
KV7-M1340-01X BRACKET 1 COVER 9
KV7-M1341-02X BRACKET 2 COVER 9
KV7-M1342-00X BRACKET 3 COVER 9
KV7-M1343-01X BRACKET 4 COVER 9
KV7-M1349-00X PLATE 2 NUT
K46-M1374-10X HINGE 2
YV100-2Y轴丝杆/Yamaha雅马哈贴片机/Y轴滚珠丝杆/丝杆
1 KGA-M4126-00X GUIDE RAIL L ASSY.
2 KGA-M4127-00X GUIDE RAIL R ASSY.
3 90201-063A5 WASHER, PLAIN
4 KV7-M112A-00X PLATE SP
5 KM8-M117A-00X PLUG
6 KM8-M117B-00X PLUG
7 98903-03006 SCREW BINDING HEAD
8 90159-04J01 SCREW, W/WASHER
9 98903-04012 SCREW BINDING HEAD
10 98903-05008 SCREW BINDING HEAD
11 97601-05310 SCREW PAN HEAD (+) W/W
12 91314-03025 BOLT HEX. SOCKET HEAD
13 91314-04008 BOLT HEX. SOCKET HEAD
14 91314-05008 BOLT HEX. SOCKET HEAD
15 91314-05014 BOLT HEX. SOCKET HEAD
16 91314-06016 BOLT HEX. SOCKET HEAD
17 97004-08012 BOLT HEXAGON
18 KG7-M8502-40X MIST FILTER ELEMENT
19 KG7-M8501-40X AIR FILTER ELEMENT
102300452103 THK进口原装丝杆 THK丝杆 原厂进口

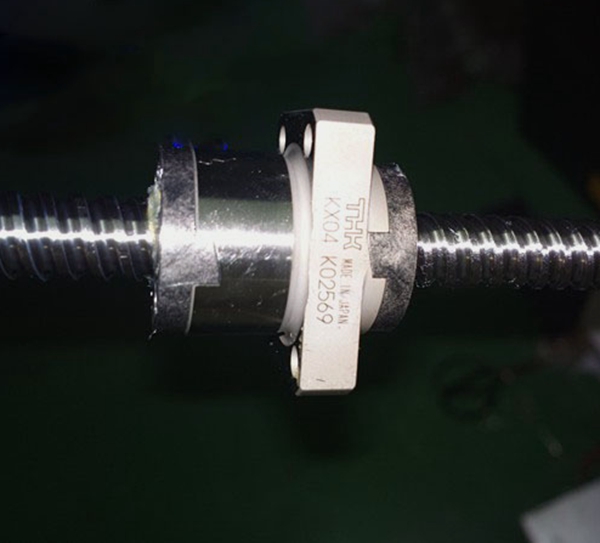

KX04K02569 THK丝杆 原厂进口
N643DC12-544 松下轨道丝杆 原装进口丝杆 BALL SCREW,STEE PANASONIC
N510021323AA 松下HDF原装进口丝杆 轨道大小调整丝杆
BALL SCREW HDF轨道丝杆 松下丝杆 轨道宽度丝杆
滚珠丝杆的使用维护
一、润滑
为使滚珠丝杆副能充分发挥机能，在其工作状态下，必须润滑，润滑方式主要有以下两种：
1、润滑脂：润滑脂的给脂量一般是螺母内空间容积的1／3，滚珠丝杆副出厂时在螺母内部已加注锂基润滑脂。
2、润滑油：润滑油的给油量但是随行程，润滑油的种类，使用条件（热抑制量）等的不同而有所变化。请注意使用。
二、防尘
滚珠丝杆副与滚动轴承一样，如果污物及异物进入就很快使它磨耗，成为破损的原因。因此，考虑有
污物异物（切削碎屑）进入时，必须采用防尘装置（折皱保护罩，丝杆杠护套），将丝杆轴完全保护起来。
另外，如没有异物，但有浮尘时可在滚珠螺母两端增加防尘圈，请用户根据需要按编号规则选定合适规格型号。
