SMT贴片机的吸嘴吸不起元件是什么原因?

SMT贴片机的吸嘴是一个易磨损部件，如果保养不好或者使用不当，时间一长会造成吸嘴工作实效!

先看一下贴片机吸嘴的工作原理及其最用：

1. 贴片机吸嘴首先是贴片机对吸取的元件进行贴、放动作的关键零件，而且也是光学视觉系统的照相机拍照时的背景，SMT贴片机主要是利用真空的吸附作用来对元件进行吸取，而运用吹气把吸附在吸嘴的元件放到电路板的坐标位置上。

2.贴片机吸嘴要能在高速作业中可靠的吸取放置电子元器件，当研发设计人员在设计吸嘴的过程中，一般把吸嘴接触元件的表面设计成中心对称的形状或者图案，
  在CCD相机拍照背景过程中，由于吸嘴背景平面被设计成哑光面且表面没有混色，拍照定位对准时拍到吸嘴的背景是单一颜色，通常是黄色和黑色，这样方便对准识别。
3.当贴片机的吸嘴吸取元件的时候，要达到理想的情况就必须保证元件的中心、吸嘴的中心和所获得图像的空间中心应该是重合的，而光学视觉系统的调整实际上也是要补偿实际工作的情况下这个不重合而导致的偏差。
不同的贴装元件需要用不同的吸嘴来吸取。几乎每个吸嘴都会带有反射背景，其主要是为了在图像摄取时具有良好的背景，以便在图像处理的时候能够确保目标标信息准确的突出，吸嘴当提取图像时，吸嘴作为背景，使元件的图像对比度增强，更加清晰可见。
4.贴片机吸嘴在贴片头及伺服电机的控制下有序的进行贴装工作，来满足高效的PCB电路板生产.

当了解了吸嘴的工作原理后，及参考上面的图，对吸嘴有进一步的认识，那造成吸嘴失效或者吸附放置错误的原因到底有哪些呢？

1. 吸嘴磨损，吸嘴在生产过程中有精度要求，随着工作时间的累积，吸嘴的工作表面会磨损，从而降低其工作稳定性。

2.吸嘴变形，如果使用不当或者安装不到位，或者贴片机在程序对准调试中发生错误，可能会造成其变形。

3. 堵塞、破损造成气压不足，导致吸不起元件，所以要定期检查吸嘴的磨损程度，对严重的予以更换。

4.供料器的影响，供料器进料不良(供料器齿轮损坏)，料带孔没有卡在供料器的齿轮上，供料器下方有异物、卡簧磨损)，压带盖板、弹簧及其他运行机构产生变形、锈损等，

从而导致元件吸偏、立片或者吸不起器件，因此应定期的检查，要处理，以免造成器件的大量浪费。

5. 真空负压不足，当吸嘴取元件时，吸嘴处产生一定的负压，把元件吸附在吸嘴上，其判定吸嘴拾取元件是否异常一般采用负压检测方式，

当负压传感器检测值在一定范围内时，机器认为吸取正常，反之认为吸取不良。在元件吸取时，真空负压应该在54.00kPa以上，这样才能有足够的真空量来吸取元件。
若真空负压不足，将无法提供足够的吸力吸取元件，在使用中我们要经常检查真空负压，并定期清洗吸嘴，同时还要注意每个贴装头上的真空过滤芯的污染情况，其作用是对达到吸嘴的气源进行过滤，对污染发黑的要予以更换，以保证气流的畅通。

6. 吸取高度的影响，吸嘴理想的吸取高度是吸嘴生接触到元件表面时再往下压0.04mm，若下压的深度过大，则会造成元件被压进料槽里反而取不起料。

若某元件的吸取情况不好，可适当将吸取高度向上略微调整一点，例如0.04mm。作者在实际工作过程中曾碰到过某一料台上的所有元件都出现吸取不好的情况，解决的方法是将系统参数中该料台的取料高度适当上移一点。

7.吸嘴来料问题，有些厂家生产的片式元件包装存在质量问题，如齿孔间距误差较大、纸带与塑料膜之间的粘力过大、料槽尺寸过小等都是造成元件取不起来的可能原因。

了解了吸嘴出现这些的问题，合理的维护也是非常重要：贴片机吸嘴保养流程：
1，清洗：用棉棒沾少量酒精，用沾有酒精的棉棒向吸嘴孔正反各转10次。
2，通孔：用细针疏通吸嘴孔，清除沾在孔壁的异物。
3，吹气：用气枪对着吸嘴孔吹气10秒，吹去残留的异物。
4，擦拭：用无尘布擦拭吸嘴反光面（禁止用硬物）
5，检查：用光学放大镜目视吸嘴头，反光面，孔壁。
6，消磁：将吸嘴在消磁器上方来回移动。
7，完成：将保养好的吸嘴放入干净的吸嘴盒内。

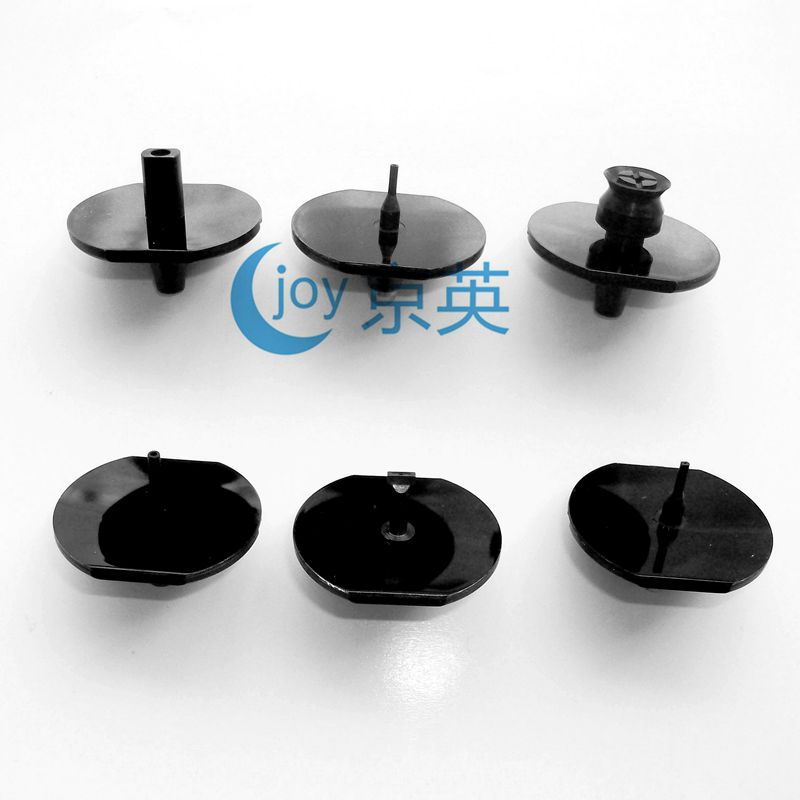

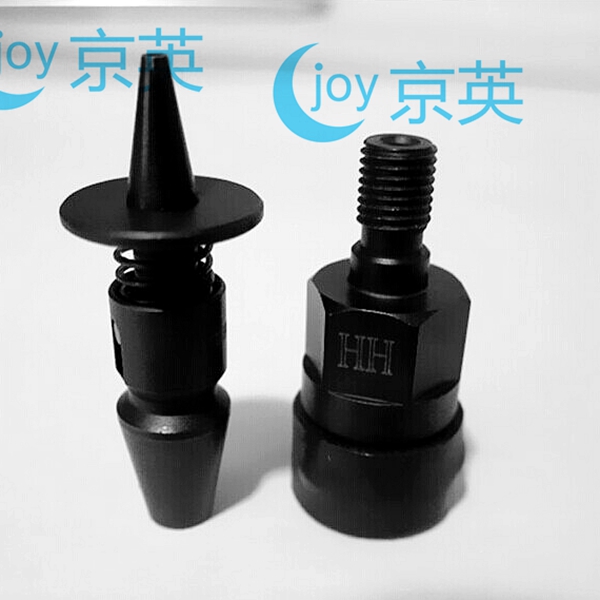

吸嘴的型号很多，其对应的编号或者物料号有专门的清单，以下吸嘴供参考：
YAMAHA YV100II 35#NOZZLE 打二极管
YAMAHA YV100II 36#NOZZLE 打二极管
YAMAHA YV100X  71A NOZZLE 0402/0603  X
YAMAHA YV100X  71A NOZZLE（黑材） 0402/0603  X
YAMAHA YV100X  72A NOZZLE 0805  X
YAMAHA YV100II  31#NOZZLE 0402/0603/0805  (X)
YAMAHA YV100II  31#NOZZLE（黑材） 0402/0603/0805  (X)
YAMAHA YV100II 32#NOZZLE 打小IC料的
YAMAHA YV100II 39#NOZZLE 0603 圆孔
YAMAHA YV100II 39#NOZZLE（黑材） 0603 圆孔
YAMAHA YV100II 33#NOZZLE 打IC
YAMAHA YV100II 34#NOZZLE 打IC

YAMAHA YG100  NOZZLE 211/212/213/214
YAMAHA YG100  NOZZLE(黑材）   211/212

YAMAHA YV100X  79A NOZZLE（黑材） 0603 圆孔
YAMAHA YV100X  71F NOZZLE 1.0*0.8  X
YAMAHA YV100X  72F NOZZLE 1.5*1.0  X
YAMAHA YV100X  73F NOZZLE 打小IC料的
YAMAHA YV100X  79F NOZZLE 圆孔
YAMAHA YV100X  黑材 71F/72F/79F
YAMAHA YV100X  72A NOZZLE（黑材） 0805  X
YAMAHA YV100X  73#NOZZLE 打小IC料的
YAMAHA YV100X  74#NOZZLE 打IC
YAMAHA YV100X  75#NOZZLE 打二极管
YAMAHA YV100X  79A NOZZLE 0603 圆孔

YAMAHA YS12/YG300  NOZZLE 301/302/303/304/309
YAMAHA YS12/YG300  NOZZLE(黑材) 301/302/303/304/309
YAMAHA YG200  NOZZLE 201/202/209/203/204
YAMAHA YG200 NOZZLE（黑材） 201/202/209

YAMAHA YV112（钨钢） 51#/52#
YAMAHA YV112 （塑钢） 53#/54#
YAMAHA YV112压料杆


YAMAHA YV88XG  NOZZLE 61A/62A/63A/64A
YAMAHA YV88  NOZZLE 61F/62F/63F/64F

YAMAHA YM66  S2 0402/0603/0805
YAMAHA YM66  S1/S3 0402/0603/0805
YAMAHA YV100II 短杆 　
YAMAHA YV100X 短杆 　
YAMAHA YG200  杆子
YAMAHA YV100II/YV100X杆子 一套
YAMAHA YMH YV100X“F”杆
