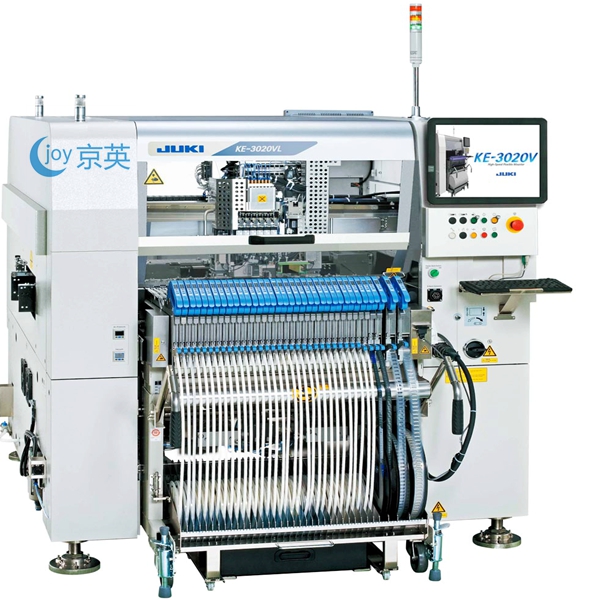

JUKI贴片机KE-3020
JUKI-KE-3020贴片机基板尺寸：
M型基板(330mm×250mm)
L型基板(410mm×360mm)
L-Wide型基板(510×360mm)
XL型基板(610mm×560mm)
长尺寸基板(L型基板规格)*2 800×360mm
长尺寸基板
(L-Wide型基板规格)*2 1,010×360mm
长尺寸基板
(XL型基板规格)*2 1,210×560mm
元件高度
12mm规格
20mm规格
25mm规格
(XL型基板规格)
元件尺寸
激光识别 0402(英制01005)芯片～33.5mm方形元件
图像识别 标准摄像机
3mm～74mm方形元件、或50×150mm
高分辩率摄像机
1.0mm×0.5mm*3～48mm方形元件、或24×72mm
元件贴装速度
芯片元件 最佳条件 20,900CPH
IPC9850 17,100CPH
IC元件*4 9,470CPH *5
元件贴装精度：
激光识别 ±0.05mm(Cpk≧1)
图像识别 ±0.03mm(MNVC±0.04mm)
元件贴装种类：最多160种
(换算成8mm带 (使用电动式双轨带式供料器时))*6
1 L-Wide基板规格为选购品
2 长尺寸基板对应规格为选购品
3 使用高分辩率摄像机(选购件)时。
4 实际工效：IC元件的贴装速度是在M尺寸基板上整面贴装36个QFP(100针以上)或BGA(256球以上)时的换算值。
(CPH=平均1小时的贴装元件数量)
5 使用MNVC、全吸嘴同时吸取时的换算值。KE-3020V/KE-3020VR标配中装有MNVC。
6 使用EF08HD
