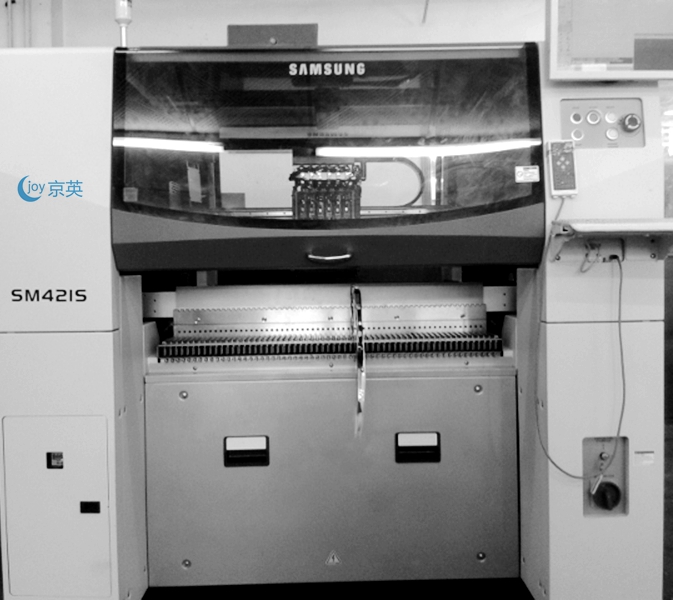

三星SM421贴片机使用说明及技术资料

  2.按照上图操作进行安装xp系统（系统光盘随机配有，光盘标有系统

3.安装上图操作时请注意硬盘的格式方式，hdd表示将格式化整个硬盘，os表示 化c盘，可以根据自己的需要选择，建议在安装系统时请选择os这项，只格式化c盘就可以了!

   Adjustability / maintenance
    ◆ 进行维修作业时必须遵守如下过程。
     1． 确认装备的所有作业是否结束。
     2． 维修作业开始之前，必须关闭电源，并关闭装备主电源。
     3． 测定及修理作业必须由具有充分资格的职员来进行。
     4． 注意避免系统s/w重新打开。若不遵守此项，触摸通电流的零件时，会造成死亡或重伤事故。
     5． 按照日常检查list进行维修作业。

     维修作业结束后，为了正确运行装备要遵守如下过程。
     1． 确认进行维修作业的地方有无障碍物，若有的话要去除。
     2． 确认所有零件是否正确组装。
     3． 打开装备主电源。
     4． 按照电源检查方法打开装备电源。
     5． 确认装备的运行是否正常。

    主电源开关
    (main circuitbreaker）
     只能在工厂进行调整和set-up。使用者不需要调整。
    ball screw和linear guide rail每月检查后清除灰尘，且隔两个月涂上指定的润滑脂。注入润滑脂时，必 须使用指定的注入工具，不能任意涂在ball screw和linear guide rail上。 /span>
    linear scale要注意使用，以防在scale上面造成划痕或异物。若linear scale上有异物时，要用指定的布
    擦干净。
     每月检查coupling螺丝的拧紧状态。
        若使用环境非常恶劣时，要随时进行以上事项（不是周期）。
    □ 用语说明 ◆ 吸嘴内径
     ◆ spindle

    是指旋转的小轴，属于装备的head 组合件，在终端部有n吸嘴
    holder。通过非常精密驱动的同步皮带和ac 伺服电动机进行取料/置件的z轴动作，并用micro步进电机进行修改零件位置的轴动作。
    它将由支持属于head组合件的器具或空压设备的head body、轴、驱动马达、负责识别影像的飞行影像组合件及示教摄像机组合件等组成。 &
    ◆ 影像系统(vision system)
    本装备将通过影像系统进行示教时的位置确认、基准标志的识别、零件的形状识别等功能。 [基准摄像机 fiducial camera]
    示教摄像机组合是基准摄像机与基准摄像机照明的统称。主要用于示教时的位置确认及基准标志的识别。
    [飞行影像 flying vision]
    飞行影像是飞行摄像机与飞行摄像机照明的统称。  主要用于小型零件的识别。
    [飞行摄像机  [飞行摄像机侧面照明]
    [飞行摄像机外部照明]
    □ 日常检查 ◆ 吸嘴 检查
    1. 请检查吸嘴的终端有无因受冲击而发生的变形或偏磨损。并确认吸嘴的内部有无被异物(solder paste等)堵塞的现象。
    2. 用手按下吸嘴，确认是否很紧。 措施
    1. 若用手按吸嘴，感觉很紧的话，请参照下图，注入相应的吸嘴用洗净液。
    加油地点
    吸嘴弹簧篇四：sm421贴片机操作规程

   深圳市京英科技有限公司提供技术支持及维修服务
    sm421贴片机操作规程
    1、设备操作人员必须接受专项操作培训；穿戴好劳动防护用品。
    2、在启动设备前，须检查设备电源是否良好接地；
    3、当检验设备、更换元件、修理设备可更改内部设置时，必须关闭电源；
    4、设备在运转当中，严禁将手、头等身体的任何部位放入设备的可动部位的动作范围内；
    5、在示教或调整机器时，手须放在操作面板或示教盒的emc开关（紧急停止开关）上，以便于能随时停止机器；
    6、严禁在可燃气体或严重污染的环境下进行操作。
    7、设备运行中严禁开门；
    8、在维护和修理设备时一定要先切断主电源，除去空气管。
