飞件是指元件吸取后没有贴装在PCB的指定位置，高速贴片机出现飞件的主要原因如下：

一、元件方面：
元件厚度设置错误，若是高速贴片机的元件厚度较薄，但数据库中设置较厚，那么吸嘴在贴片
时就会在元件还没达到焊盘位置时就将其放下，而固定PCB的x-y工作台又在高速运动，从而由
于惯性作用导致飞件。所以，要正确设置元件厚度。在生产过程中正确设置元件厚度至关重要。

二、PCB方面：

    1、PCB本身问题，高速贴片机中PCB翘曲超出设备允许误差。如PCB板曲翘度超出设备允许
范围。（上翘最大1.2MM，下曲最大0.5MM。）

    2、支撑销放置问题。在做双面贴装PCB时，做第二面时，支撑销顶在PCB底部元件上，造成
PCB向上翘曲，或者支撑销摆放不够均匀，PCB有的部分未顶到从而导致PCB无法完全被顶起。

    3、PCB定位系统下降不顺，首先调整支撑平台的气缸调节阀，第二检查是否有异物卡在平
台中间，要保证平台定位系统上下通畅。PCB厚度设置错误，若PCB实际厚度较薄，但数据库中
设置较厚，那么在生产过程中支撑销将无法完全将PCB顶起，元件可能在还没达到焊盘位置时就
被放下，从而导致飞件。

 4、元器件吸取不良：
真空负压不足。真空负压不足，将无法提供足够的吸力吸取元件，因此在日常生产中我们应定期检查真空负压，清洗真空泵内的过滤器并定期更换过滤器，吸嘴上的过滤器不超过半个月更换一次，贴装头上的过滤器不超过半年更换一次。同时为了保证气流畅通，还要对吸嘴定期进行清洗，并对污染发黑的真空过滤芯予以更换。
吸嘴的影响。吸嘴磨损，吸嘴安装不良、吸嘴变形，堵塞、破损造成气压不足，导致吸不起元件，所以要定期检查吸嘴磨损程度，对严重的予以更换。

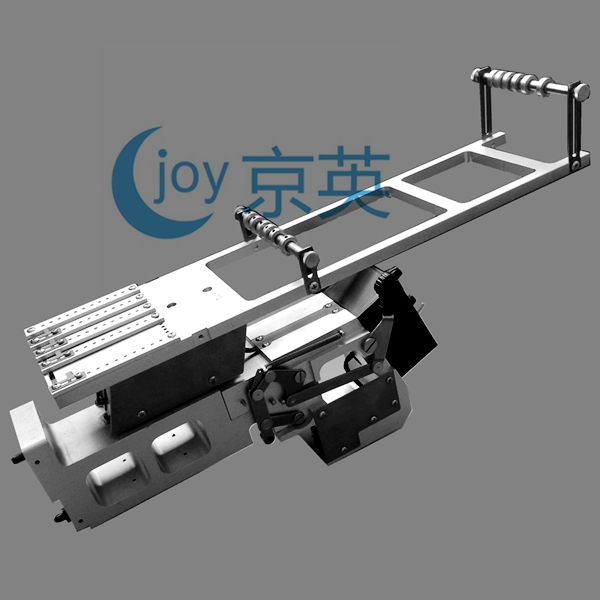

送料器的影响。由于送料器磨损、变形、锈蚀等，从而导致元器件吸取不良。因此要把送料器正确、牢固地安装好，并对送料器定期检查，并对其进行清洁、清洗、加润滑油等日常维护及保养。
吸取高度的影响，理想吸取高度是吸嘴刚接触到元件表面时再往下0.5mm，若下压的深度过大，则会造成元件被压进料糟里，反之则取不起元件。因此正确设置元件的吸取高度至关重要，必要时要重新学一遍元件的吸取高度。
采购元件问题，有些厂家生产的片式元件包装存在质量问题，如齿孔间距误差较大，纸带与塑料膜之间的粘力过大，料槽尺寸过小等都是造成元件吸取不良的原因。
