贴片机光学系统原理组成及作用
时间: 2015-09-23 信息来源: 本站
贴片机光学系统原理组成及作用
贴片机在吸取元件时要保证吸嘴吸在元件中心所以贴片机上一般都有一组光学对位系统。
贴片机光学对位系统的原理：贴装头吸取元件后，CCD 摄像机对元器件成像，并转化成数字图象信号，经计
算机分析出元器件的几何中心和几何尺寸，并与控制程序中的数据进行比较，计算出吸嘴中心与元器件中心
在X、Y、O 的误差，并及时反馈给控制系统进行修正，以保证元器件引脚与焊盘重合。
贴片机光学系统的组成：光源、CCD、显示器以及数模转换与图像处理系统组成。CCD在给定的视野范围内将
实物图像的光强度分布转换成模拟电信号，模拟电信号再通过A/D 转换成数字量，经图像系统处理后再转换
为模拟图像，最后由显示器瓜出来。
双照相机应用——在一个贴装单元中用于小元件的快速照相机和用于较大IC电路的高分辨率照相机，各司其
职，发挥最大效益； 下视、上视照相机——分别解泱印制电路板基准和元器件校准；飞行对中技术——提
高机器速度； 高速、高效的图像采集、传输、处理技术；高效、多光谱光源照明技术。

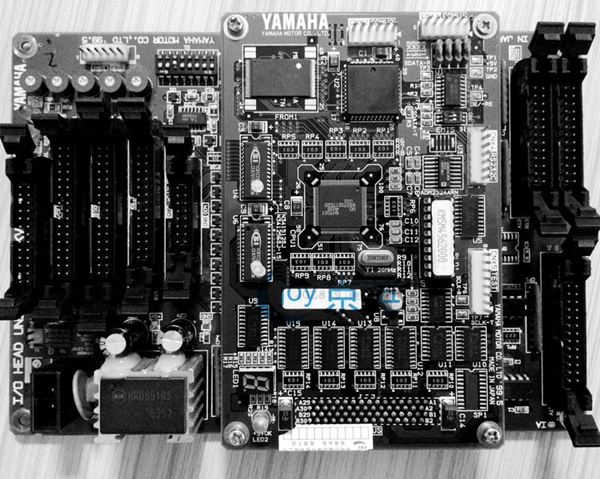

机器主要单元介绍
1． 旋转工作头12个（区别：高速贴片机TABLE动，中速机HEAD动）
2． LOADER/UNLOADER3． 工作头的单元HEAD4． FEEDER CARRIAGE5． 料架 单：K、Q TYPE 双：K、Q
TYPE 8×2塑柄=黑 8×4塑柄=白 8×4塑柄=绿 料架固定方式：“K”TYPEPITCH 21.5mm 单料架 21.50mm 双
料架 10.75mm“Q”TYPEPITCH 20.0mm 单料架 20.00mm 双料架 10.00mm※机器的尺寸： M 330×250 PCB尺
寸最大 50×50 PCB尺寸最小 XL 510×450 PCB尺寸最大 50×50 PCB尺寸最小
贴片机光学系统的作用：
(1) 对 PCB 的位置的确认，识别定位标志，
(2) 通过BUS 反馈计算机，
(3) 计算出贴片机原点位置误差，
(4) 反馈给运动控制系统
(5) 对元器件的确认：元件外形、元件中心、元件引脚的共面性和形变
