main cpu board与MMI用PC之间的数据通信Head control board 接收can master board 的命令,进行与HEAD有关的SOLENOID VALVE动作.
接收与HEAD有关的MOTER的HOME传感器输入信号后,传输到CAN MASTER BOARD.CONVEYOR CONTROL BOARD 接收CONVEYOR
与ANC的传感器输入及操作面板开关的输入后传输给CAN MASTER BOARD 接收CAN MASTER BOARD 的命令后,使CONVEYOR ,
ANC及相关SOLENOID VALVE,以及SIGNAL LIGHT动作FEEDER CONTROL BOARD 接收CAN MASTER BOARD 的命令后使FEEDER SOLENOID
VALVE动作ILLUMINATION CONTROL BOARD -FLYING/STAGE CAMERA 接收CAN MASTER BOARD 的命令后调节FLYING 与STAGE CAMERA的照明亮度
mother board F815D/V FULL-SIZE SBC报:电脑主板VME CPU BOARD MVME 162PA-252SE:控制器主板PCI-6S PCI.ISA BACK PLANE :
PCI插槽 MODULE RAM SDRAM 128M 168PIN PC133 :内存条CONVEYOR PACK BOAD 30-CONV3-IO BOARD(2):Y SUB BOARD :
检测X与Y轴的极限信号与原点信号CAN MASTER BOARD CAN FEEDER BOARD
:接收CAN MASTER BOARD 的命令
后使FEEDER SOLENOID VALVE动作CAN HEAD BOARD CAN CONVEYOR BOARD:
接收C传送轨道和ANC的传感器输入及操作面板开关的输入 后传输给CAN MASTER BOARD 接收CAN MASTER BOARD 的命令后,
使CONVEYOR,ANC及相关SOLENOID VALVE 以及信号灯动作 PC ISA I/F CARD :进行电脑与机器控制部分的信号通信CAN STAGE ILL BOARD :
调节固定相机照明亮度VME AXIS(1):控制X,Y,MIRROR ,WIDTH轴驱动 VME AXIS(2):控制Z1,Z2,R1,R2,WORK CONVEYOR等轴的驱动VME AXIS(3):

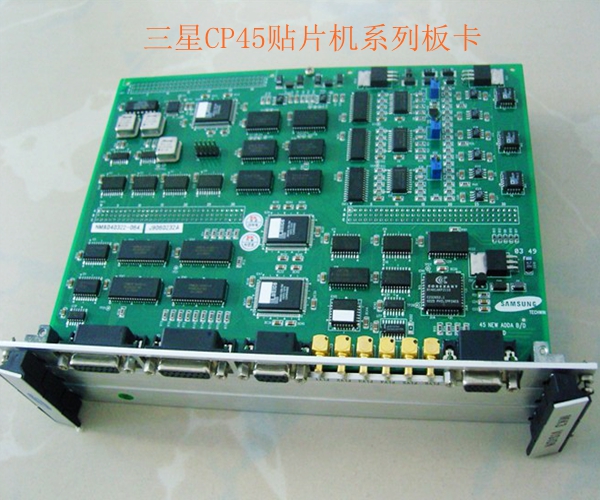

控制Z3,Z4,R3,R4轴的驱动VME AXIS(4):控制Z5,Z6,R5,R6轴的驱动MK3 AD/DA BOARD : MK3 DSP BOARD :负责显示图象的板 MK3 MEMORY BOARD :
图象在ADDA和DSP间移动数据时起中间缓冲的存储板 X AXIS I/F BOARD :进行X轴感应器的信号与Y SUB I/F BOARD 通信的接口CPU:中央处理器 1,无图象：VISION BOARD；CAMERA 2，图象扭曲：
VISION BOARD ；
CAMERA3，图象有污点：VISION BOARD 4，MMI LOADING ERROR：CAN MASTER BOARD AND PC ISA CARD 连接不正常； can master board
