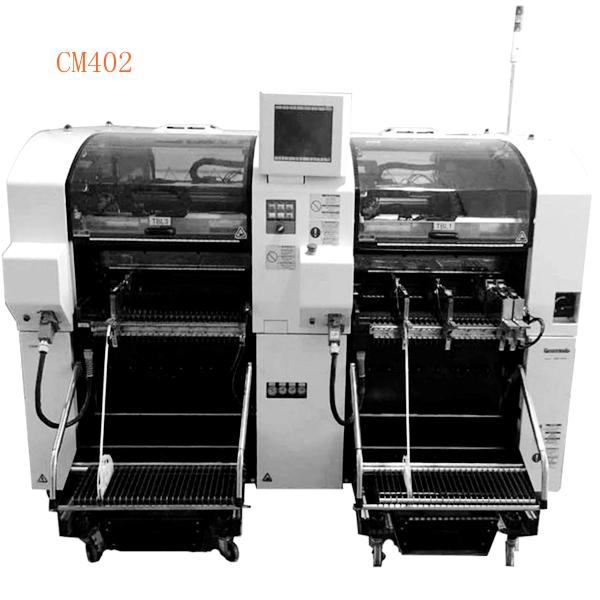

松下CM402贴片机参数介绍
松下cm402-m贴片机/高速模机组贴片机
松下CM402参数
高貼裝品質和高生產率 0.06s/芯片(60 000 cph)。
優越的准備工作性能和靈活的元件對應能力。
高速貼裝頭(8支吸嘴)
貼裝速度： 0.06s/芯片(60000 cph)
貼裝精度： ±50um/芯片 (Cpk ≧1)
元件尺寸(mm)：0603芯片~L24 X W24
多功能貼裝頭(3支吸嘴)
貼裝速度： 0.21s/芯片
貼裝精度： ±35um/QFP (Cpk ≧1)
元件尺寸(mm)：0603芯片~L100 X W90
松下贴片机CM402产品介绍：
灵活的配线方式:
基于一个平台的设计，CM402A/B/C三种型号只需更换头部和添加挂盘式送料器（TRAY）就能够完成高速
机/泛用机/综合机的更改
采用大量成熟的可靠性设计，大幅减少故障停机时间来实现高效率生产。
全球最少的生产线料架种类。总共5种料架就能对应所有的编带元件
实现编带料架智能化，能根据元件自动选择传送方式，并具有多种其他智能功能
单机最多能够贴装 216种元件
一括式小车交换连接/编带/料架等充实周边装置实现不停机换料，实际生产稼动率达到85%-90%
高生产能力：
实现产能为60000 CPH的高速（系统升级后能够达到66000CPH）
基板运送时间最快达到 0.9秒。基板运送灵活，减少运送损失时间
高效率：
0603窄间距贴装元件吸着率和产品一次合格直通率创业界最高记录，如目前大量量产的Ipod MP3
以程控精密压插来实现手插元件100%的自动化插装。例如: I/O Port，异型Connector，铜柱等
从微小芯片到异形元件贴装,还有根据产品和生产量能够选择最佳模块。
高速12支吸嘴扩大元件范围
高速贴装头(12吸嘴),与以往相比,元件范围扩大至2.4倍.实现了从微小元件至□12 mm元
件的高速贴装。
通用8支吸嘴提高元件对应能力
通用贴装头(8吸嘴),作为新功能可以搭载三维传感器和直接托盘供料器,提高了异形元件的对应能力。
通用贴装头(8吸嘴),将以往的元件范围扩大至□32 mm.而且通过运转中的吸嘴更换功能,实现了大型元件的高速贴装。
台车的小型化提高了单位面积生产率
新型最佳化提高实际生产率
实装动作整体的最佳化处理，通过ipc9850设备，实际生产率与以往相比提高8％。
通过搭载3d传感器高品质贴装ic元件芯片
通过整体扫描能够高速检测。
元件厚度传感器品质强化pop,c4对应通用型转印装置
能把pop顶部套件以及c4实装用焊锡,焊剂等高精度转印到突起部,具有优越的通用性。短时间机种切换
优质模块互换性
