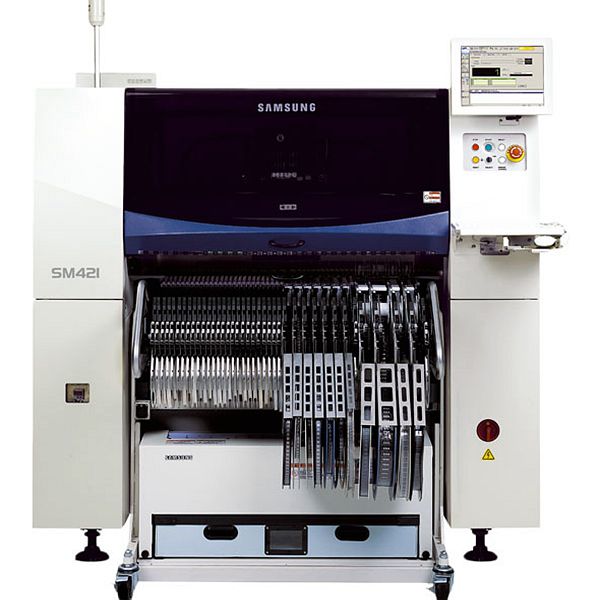

三星贴片机SM421资料如下：
1）贴装速度:Chip 21K CPH(IPC9850)/QFP 5.5K CPH(IPC9850)
2）对应元器件:Max 0402- □55mm(元器件高度H=15mm)
3) 贴装精度:Chip +/-50um(Cpk 1.0)/QFP +/-30um(Cpk 1.0)
4) 对应的PCB:L460×W400×1Lane(标准)/Max L610×W510×1Lane
5) 对中方式: 飞行视觉+固定视觉
6) 轴的数量: 6轴*1台架
7) 贴装速度: 飞行视觉
8) CHIP 1608 21000 CPH(IPC9850)
9) SOP 15000 CPH(IPC9850)
10) QFP 5500 CPH(IPC9850)
11) 固定视觉: 1.4SEC/QFP 208盘料为准
12) 贴装精度: CHIP/QFP ±50/CHIP,±30/QFP
13) 贴装范围：0603～□22mmIC,选件0402～□44mm
～ 32mmIC (0.3mm间距) QFP/0.5mm （BGA/）～ 55mm MFOV
～□42mmIC(0.4mm间距)QFP/1.0mm（BGA/）～ 55mm MFOV
14) 高度 ：H=12mm(标准飞行相机) H=15mm(标准固定相机)
15) PCB板尺寸 ：最小 50L*40W 460L*400W/选件：510L*460W，610L*510W
16) PCB厚度 0.38-4.2
17) 喂料器数量 120ea/112ea(喂料器交换车)
18) 能耗 耗电量 ： AC220/208/220/240/380/415V(50/60 HZ,3 PHASE)
19) 耗气量 5-7kg/㎡,260 NI/MIN
20) 重量 1800KG
21) 外形尺寸（MM）：1650 L*1680 D*1530 H
