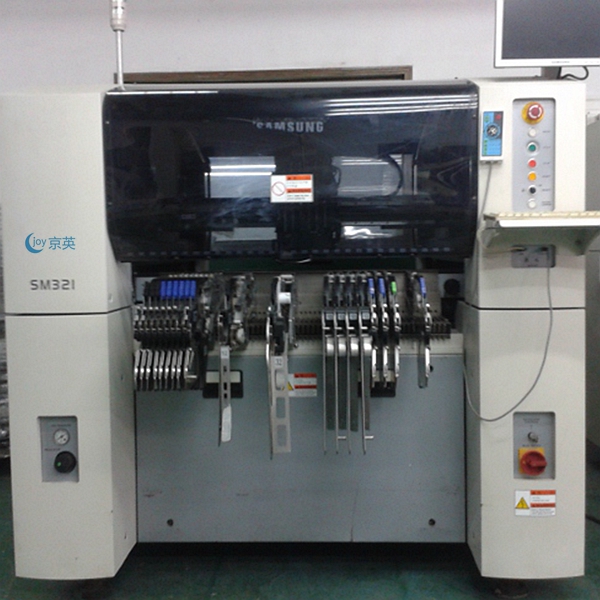

三星SM321贴片机
贴装速度 CPH
(IPC9850) 1608 Chip: 21k CPH (IPC)
1005 Chip: 20k CPH (IPC)
SOP16: 15 k CPH(IPC)/供料器
QFP100:5.5k CPH(IPC)/托盘
QFP100:1.1sec(固定视觉)
QFP256:1.41sec(固定视觉)
贴装精度 Chip ±50um(0402@3ó)
QFP ±30um(QFP168@3ó)
元件范围 标准配置 1005~□22mm IC (CSP 0.75)(飞行视觉)
~□32mm IC (0.4P)
~□55mm IC (0.65P/MFOV)(固定视觉)
选件 0402~□7mm IC(CSP 0.65)
0603~□12mm IC (CSP 0.75) (飞行视觉)
~□17mm IC (0.3P)
~□42mm IC (0.5P)
~□72mm connector(0.65P/MFOV)(固定视觉)
最大高度 H 15mm(固定视觉)
窄间距贴装 0402 Chip: P 0.10mm
0603 Chip: P 0.15mm
供料器数量 Max.60EA
PCB尺寸(mm)
(L*W*T) 标准 460*400*4.2---50*40*0.38(重量3kg)
选件 510*460*4.2
特殊定制 610*510*4.2
长：1650 mm （包含传送带的突出部位）
宽：1680 mm （包含键盘的突出部位
高：900 mm （到传送带）
1527 mm （到门盖上面）
2001.5 mm (到三色灯顶部)
重量：1800kg
能耗 耗电量 3phase
E.T.C.(其它)
Length(设备长度) 1,650 mm
Width(设备宽度) 1,680 mm
ANC pocket(ANC 孔) 37 holes
Standard nozzle types 7 types
操作系统 Windows XP
Z-motion control(Z轴 驱动方式) 6 servo motors
Theta motion control(Θ驱动方式) 3 micro stepping motors
Conveyor width control Automatic
Conveyor system(传送带) 3-stage
