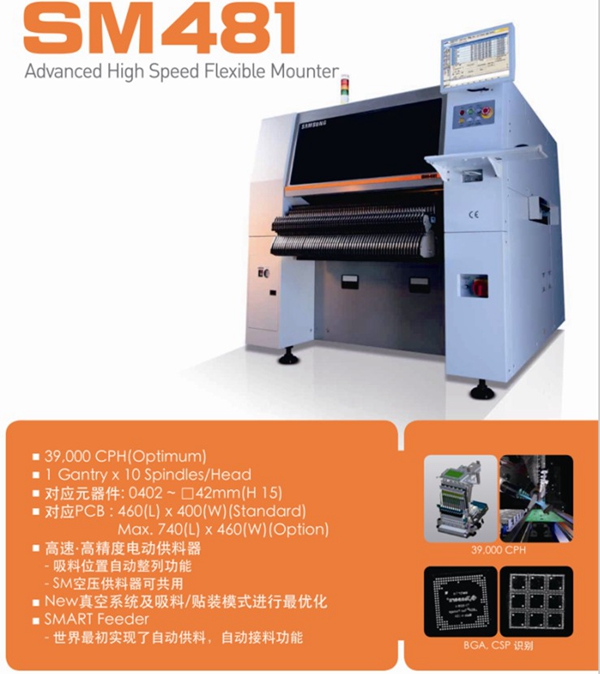

三星SM481贴片机是在高速贴片机SM471的平台基础上针对VISION系统进行强化的同级设备中速度最快的设备，
SM481配有1个悬臂10个轴杆，新型飞行相机及适用了最优化的吸料/贴装动作，
从而实现了同级产品中世界最快速度39,000CPH。
可对应最小0402元器件到最大□42mm IC，并且通过适用电动供料器，
提高了实际生产性及贴装品质。其可与SM气动供料器共用，因此将客户使用便利性极大化。
速度：39,000 CPH(Optimum)
1 Gantry x 10 Spindles/Head
对应元器件 : 0402 --- □42mm(H 15mm)
对应PCB : 460(L) x 400(W)(Standard)
Max. 740(L) x 460(W)(Option)
对中方式飞行视觉+固定视觉(选配）
轴的数量10轴*1台架
贴装速度0603 39000（最佳条件）
贴装精度chip±50um@3ó/chip
QFP±30um@3ó/chip
元件范围飞行视觉0402-□16mmIC BGA CSP 球距0.4
标准固定视觉（FOV35） —□16mmIC （pitch 0.3mm)
—□32mm IC BGA CSP球距0.5
标准固定视觉（FOV45） —□32mmIC （Pitch 0.4mm）
对中方式 飞行视觉+固定视觉(选配）
轴的数量 10轴*1台架
贴装速度 0603 39000（最佳条件）
贴装精度 chip ±50um@3ó/chip QFP ±30um@3ó/chip
元件范围 飞行视觉 0402-□16mmIC BGA CSP 球距0.4
标准固定视觉（FOV35） —□16mmIC （pitch 0.3mm)
—□32mm IC BGA CSP球距0.5
标准固定视觉（FOV45） —□32mmIC （Pitch 0.4mm）
—□42mm BGA CSP球距1.0
最大高度 10mm(选项:15mm)
供料器数量 120
能耗 耗电量 AC200/208/220/240/380(50/60HZ)
最大5KV 耗气量 0.5-0.7M** (5.1—7.1kgf/c㎡
260Ne/min 重量（kg) 1655
机器尺寸(M） 1.65 X 1.68 X 1.53
高速.高精度电动供料器，吸料位置自动整列功能，SM空压供料器可共用，SMART Feeder
New真空系统及吸料/贴装模式进行最优化 。
