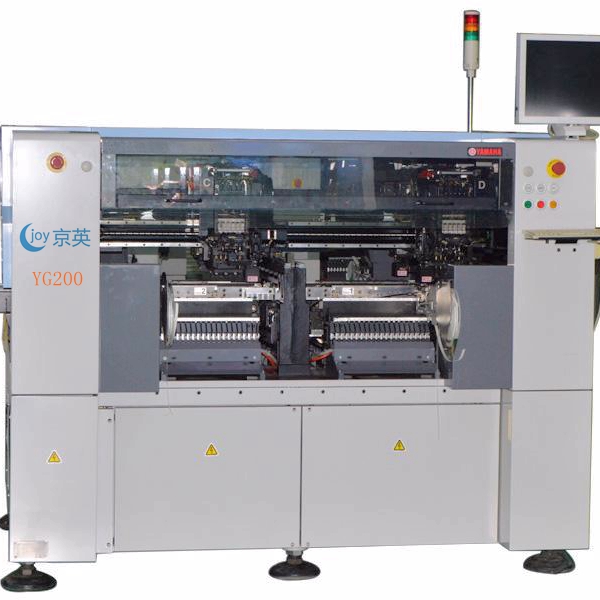

雅马哈YG200贴片机一般为2005年左右设备,机架一次铸造而成，保证耐用性和稳定性，windows操作系统，4个
头贴装,每个头上6个吸嘴，一次性可以贴2块PCB,双轴双丝杆驱动，保证高速长期高负荷高精度生产，5种料架
就能对应所有的编带元件，实现编带料架智能化。理论每小时45000点。实际产能速度每小时30000点左右，是
一款具有中型机体积和高速机速度的贴片机。
雅马哈YG200参数
贴片速度:0.08 秒/CHIP
贴片元件:0402(MM)-14MMX14MM
贴片元件可放80种(8MM)
贴片机大小:L1950XW1408X1450
贴片机重量:2080Kg
供给电源：三相380V
贴装头数量：四头24吸嘴
贴装速度：0.08秒/CHIP,O.088秒/CHIP
贴装范围：0603(Metric base)～□14mm、SOP/SOJ、QFP
PCB板的尺寸：L330×W250mm(Max)～L50×W50mm(Min)
机器的尺寸：L1,950×W1,408×H1,850mm/
贴片机重量:2080KG
YAMAHA/雅马哈贴片机YG200参数
Applicable PCB
L330×W250mm to L50×W50mm
Through-put (Optimum)
45,000CPH（0.08sec/CHIP Equivalent)
Mounting accuracy (Yamaha's standard components)
Absolute accuracy (μ+3σ)：±0.05mm /CHIP
Repeatability (3σ)：±0.03mm/CHIP
Applicable components
0402（Metric base)to □14mm components
Height of components which can be mounted : 6.5mm or less
Alowable height on PCB surface before transport 6.5mm or less
Number of component types
80types（Max, 8mm tape reel conversion)
Power supply
3-Phase AC 200/208/220/240/380/400/416V ±10% 50/60Hz
Air supply source
0.55MPa or more, in clean, dry states
External dimension
L1,950×W1,408（End of cover)×H1,450mm（cover top)
L1,950×W1,608（End of guide for feeder carriage)×H1,450mm（cover top)
Weight Appro
