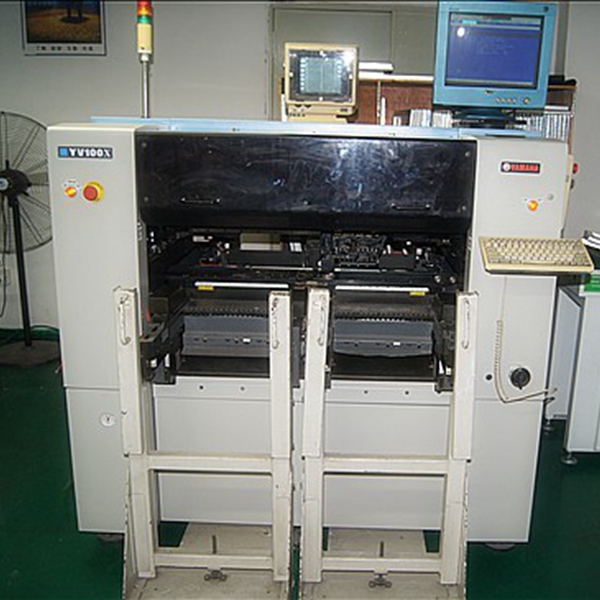

雅马哈YV100X贴片机
雅马哈YV100X是一款多功能贴片机，适应小型元件的中速贴装和异形元件的高精度贴装，采用雅马哈最新全闭环技
术、双驱动技术。
二手雅马哈YV100X贴片机出厂年段1999年-2004年；
YV100XE一般年份为：2004-2006年,DOS操作系统，1个工作头、8个吸嘴，2个高分辨率的多视觉数码相机，可选择
带YAMAHA专利的飞行换嘴头，从0201(英制)微型元件到32mm片状贴片元器件包括IC.QFP.SOT.SOP.SOJ.PLCC.BGA.连
接座等异性元器件均可贴装。
机械结构简单，机架一次铸造而成，保证耐用性和稳定性，电路控制部门也不复杂，维修保养方便．菜单比较简明
，操作简单，可以轻易改装贴1.2米长LED灯板。理论每小时18000点。实际产能速度每小时９000点左右，适合中小
批量生产及与高速贴片机搭配使用。
京英科技长期从欧美、日本等海外国家引进二手YV100Ｘ雅马哈贴片机，机器使用时间短，保养好，生产状态佳，
提供海外机型预定，价格优势明显。
雅马哈YV100X参数
基板尺寸 ATS20(终向放置)W-AT装配：L460*W250(Max)/L50*W50(Min)
基板厚度 0.4-3.0 贴片元件可放100种(8MM)
基板传送方向 右-左
贴装精度 ±0.1mm/CHIP ±0.08/QFP
贴装速度 0.20秒/CHIP 1.7秒/QFP（带有4个飞行吸嘴）
雅马哈YV100X原件种类 带状元件：100种（MAX,8MM带换算）0402---CHIP、MELF、SOT、PLCC、QFP、BGA、CSP及异
形机电元件，引脚间距≥0.4mm
托盘原件：80种（TMAX,YTF时使用）
原件供给形式 8-56mm宽带状，杆状，散装，托盘
贴装原件 0603-32mm原件，长插件，CSP,BGA,QFP
电源 三相AC220/208/230/240/380/400/416V ±10%，50/60HZ
功率 4KVA
气压 0.55MPA以上，350MIN
外形尺寸 L1650*W1408*H1850
重量 1570KG
MC Type
YV100X
PCB size
L460 x W445mm (Max.), L50 x W50mm (Min.)or L460 x W335mm
Accuracy
+-0.1mm(Chips)
+-0.08mm(QFP)
Mounting Speed
0.198sec/chips,
1.7sec/QFP
Mounting angle
+-180°, per0.01°
Space for cassettes
100 of 8mmTape,
and 80 trays with YTF. (Option)
Available feeders
8-56mmTapes, Sticks, Bulks, Trays
Available Components
From 0.6mmX0.3mm to 32mmX100mm,
Maximum component height 6.5mm
Maximum mounting data
10000 mounting line/ 1 production data,
Maximum 500 production data in the hard disk.
Machine size
L1,655XW1,408XH1,850mm
Machine weight
1,450kg
